Оптимизация рендеринга на GPU — это не просто вопрос выбора лучшего оборудования. Это работа с алгоритмами, параллелизмом и архитектурой GPU для достижения наилучших параметров производительности. Существуют подходы, которые могут значительно повысить эффективность рендеринга, включая использование параллельных вычислений и распределённых систем. Об этом и поговорим в статье.
Параллельные вычисления на GPU
GPU — это графическое устройство с массивно-параллельной архитектурой, где тысячи ядер работают одновременно. Для рендеринга это означает возможность одновременно обрабатывать миллионы пикселей, вершин или фрагментов. На рендер-фермах с GPU часто возникает задача эффективно распараллелить все процессы рендеринга. Здесь применяют три метода.

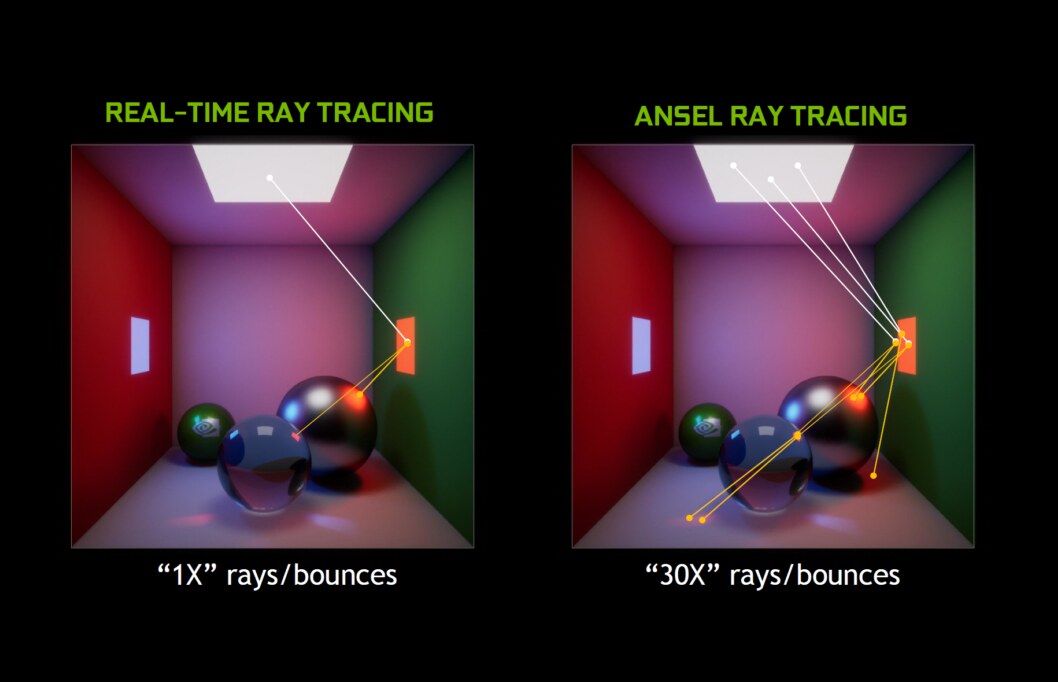

1. Распараллеливание трассировки лучей
Трассировка лучей (ray tracing) — это процесс, который требует проверки пересечений лучей с объектами в сцене. На GPU его можно оптимизировать, разбив сцену на фрагменты и распределив их между потоками. Тогда каждый поток GPU обрабатывает отдельный луч или группу лучей, а вся сцена разбивается на фрагменты, которые обрабатываются параллельно. Получается, что GPU обрабатывает огромное количество лучей параллельно, каждый поток занимается пересечением лучей с объектами сцены.
Метод можно оптимизировать с использованием алгоритма Bounding Volume Hierarchy (BVH). Это древовидная структура, которая группирует объекты в ограничивающие объёмы (например, сферы или прямоугольники). Алгоритм организует объекты сцены в иерархическую структуру объёмов, позволяя уменьшить количество проверок пересечений, так как сначала проверяются крупные объёмы, а затем более мелкие. Для BVH часто используют NVIDIA OptiX и библиотека Vulkan Ray Tracing.
Альтернативным вариантом часто называют KD-Tree: то двоичное разбиение пространства, где сцена делится на области по осям X, Y, Z. KD-Tree также уменьшает количество проверок пересечений, но может быть менее эффективным для динамических сцен.

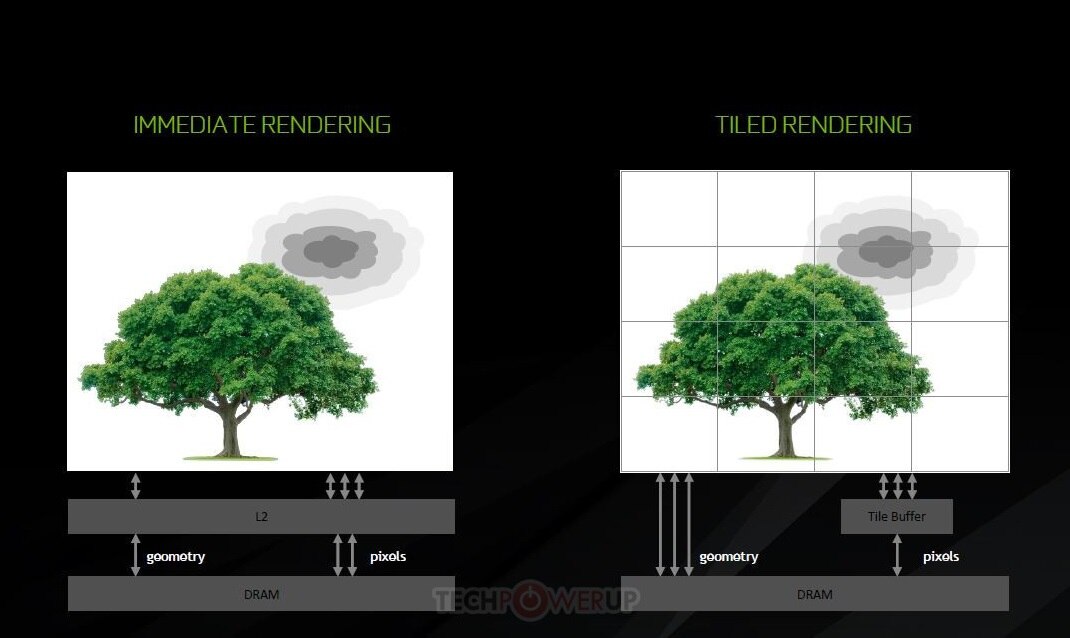

2. Тайловый рендеринг
Тайловый рендеринг (Tile-based rendering, TBR) — это метод обработки изображений, при котором картинка разбивается на множество небольших фрагментов, называемых тайлами. Каждый такой тайл обрабатывается отдельно и независимо от других, что позволяет значительно снизить нагрузку на память. Вместо того чтобы загружать всё изображение целиком в память графического процессора (GPU), тайловый рендеринг использует локальную память GPU для каждого блока. Это особенно важно, когда речь идёт о больших изображениях или сложных сценах, где объём данных может быть огромным.
Главные преимущества такого подхода заключаются в том, что он позволяет экономить память, так как не требуется хранить всю сцену в оперативной памяти одновременно. Кроме того, тайловый рендеринг более эффективно использует вычислительные ресурсы GPU, поскольку каждый тайл обрабатывается по отдельности, что уменьшает вероятность простоя оборудования.
Этот метод широко применяется в мобильных графических процессорах, таких как архитектуры Arm Mali. В таких устройствах энергопотребление играет ключевую роль, так как мобильные устройства ограничены в ресурсах батареи. Тайловый рендеринг помогает снизить энергозатраты, так как он оптимизирует использование памяти и вычислительных мощностей, что делает его идеальным решением для устройств с ограниченными ресурсами.
3. Вычислительный шейдер
GPU плохо справляются с условными операторами (if/else), так как это приводит к разделению потоков на группы, которые выполняют разные ветви кода. Это снижает производительность.
Compute Shaders — это специальные программы, которые работают на графическом процессоре и предоставляют разработчикам возможность более гибко и точно управлять потоками данных и памятью. Это особенно важно в тех случаях, когда требуется реализовать сложные алгоритмы рендеринга, которые не могут быть эффективно выполнены в рамках стандартного графического конвейера. Такие программы позволяют «вручную» настраивать процесс обработки данных, что даёт больше свободы для реализации уникальных и высокопроизводительных решений. В DirectX 11/12 и OpenGL Compute Shaders используются для выполнения сложных вычислений, таких как пост-обработка изображений или расчет освещения.
Один из таких примеров — симуляция физики частиц. Вместо того чтобы использовать стандартные методы, которые могут быть ограничены или неэффективны, разработчики могут написать специальный шейдер, который будет рассчитывать движение и взаимодействие тысяч частиц в реальном времени. Это позволяет создавать эффекты, такие как дым, вода или взрывы, с высокой степенью детализации и реализма.
Ещё один пример — процедурная генерация текстур. Вместо того чтобы загружать готовые текстуры в память, можно использовать вычисления на GPU для создания текстур динамически, прямо во время рендеринга. Это особенно полезно в играх или приложениях, где требуется огромное количество уникальных текстур, например, для генерации ландшафтов или сложных поверхностей. Такой подход не только экономит память, но и позволяет создавать текстуры с уникальными характеристиками, что делает сцены более живыми и разнообразными.
Кластеры GPU
Кластеры GPU — это системы, которые объединяют несколько графических процессоров для совместной работы. Такой подход позволяет распределить вычислительную нагрузку между несколькими устройствами, что особенно полезно при рендеринге сложных анимаций или 3D-сцен, где требуется огромное количество вычислений. Вместо того чтобы полагаться на один GPU, который может быть перегружен, сцена разбивается на небольшие части, каждая из которых обрабатывается отдельным GPU. Это позволяет значительно ускорить процесс рендеринга, так как каждый GPU работает параллельно, выполняя свою часть задачи. Так часто действуют производители медиаконтента.
Как это работает на практике? Сначала сложная сцена, например, 3D-модель или анимация, делится на несколько фрагментов. Эти фрагменты могут быть как отдельные области изображения, так и части сцены, которые требуют особой обработки, например, сложные текстуры или эффекты освещения. Затем каждый фрагмент отправляется на свой GPU, который занимается его обработкой. Таким образом, вместо того чтобы один GPU выполнял всю работу, несколько устройств работают одновременно, что значительно сокращает время рендеринга.
После того как все GPU завершают свою работу, результаты их вычислений собираются вместе. Этот процесс может включать объединение отдельных фрагментов изображения, синхронизацию анимации или корректировку деталей, чтобы сцены выглядели цельными и без видимых разрывов. В итоге получается окончательное изображение или анимация, которые были бы практически невозможны для создания с использованием только одного GPU.
Использование кластеров имеет смысл в профессиональных приложениях, таких как создание фильмов, игр или архитектурных визуализаций, где требуется высочайшая детализация и скорость обработки. Кластеры GPU позволяют не только справиться с огромными объёмами данных, но и обеспечивают гибкость в управлении процессом рендеринга, что делает их незаменимыми для сложных проектов.
Здесь часто используются два инструмента, Message Passing Interface (MPI) и RDMA (Remote Direct Memory Access). Message Passing Interface (MPI) — это технология, которая используется для обмена данными между различными узлами в кластерной системе. В контексте работы с GPU, MPI позволяет эффективно передавать большие объемы данных между графическими процессорами, расположенными на разных устройствах. Это особенно важно в системах, где несколько GPU работают вместе над одной задачей, например, при рендеринге сложных сцен или обработке больших массивов данных. MPI обеспечивает надежный и быстрый обмен информацией, что позволяет синхронизировать работу всех устройств и избежать задержек.
Однако, несмотря на эффективность MPI, передача данных между узлами все же может создавать задержки, особенно когда речь идет о больших объемах информации. В таких случаях на помощь приходит технология RDMA. RDMA позволяет осуществлять прямой доступ к памяти другого устройства без необходимости участия центрального процессора (CPU). Это значительно уменьшает задержки, так как данные могут передаваться напрямую между GPU, минуя сложные этапы обработки на CPU. В результате скорость обмена данными увеличивается, а нагрузка на CPU снижается, что делает систему более производительной и отзывчивой.
Таким образом, MPI и RDMA дополняют друг друга, обеспечивая высокоэффективный обмен данными в кластерных системах с GPU. MPI отвечает за организацию и синхронизацию передачи данных, а RDMA минимизирует задержки, делая процесс обмена максимально быстрым и экономичным с точки зрения ресурсов.
Облачные решения
Облачные провайдеры предлагают виртуальные GPU для рендеринга. Это особенно полезно для проектов, которые требуют больших вычислительных ресурсов, но нет возможности поддерживать собственный кластер. Удобно это и в том плане, что можно взять тот объём ресурсов, который требуется. Аренда GPU в облаке предлагается как сервис, а задачи рендеринга распределяются между виртуальными машинами. Здесь тоже есть своя методология.
Оптимальная загрузка всех потоков виртуальных GPU является ключевым фактором для достижения высокой производительности. Если работа между потоками несбалансированна, это может привести к тому, что часть потоков будет простаивать, в то время как другие будут перегружены задачами, что в итоге снизит общую эффективность системы. Чтобы избежать такой ситуации, используются различные методы, такие как work-stealing и dynamic load balancing.
Work-stealing — это подход, который применяется, когда одна часть GPU простаивает, а другие перегружены. В таких случаях потоки или блоки GPU перенаправляют задачи от перегруженных частей к менее загруженным. Это позволяет более равномерно распределить нагрузку и избежать простоев. Преимущества этого метода очевидны: он обеспечивает более равномерную загрузку GPU и снижает количество времени, когда потоки не выполняют полезной работы.
Другой подход — это dynamic load balancing, или динамическая балансировка нагрузки. Этот метод заключается в том, что алгоритмы в реальном времени распределяют задачи между потоками и ядрами GPU, учитывая текущую загруженность каждого из них. Это позволяет максимально эффективно использовать вычислительные ресурсы, избегая ситуаций, когда одни потоки перегружены, а другие простаивают. Примером применения динамической балансировки может служить система с несколькими GPU, где задачи равномерно распределяются между устройствами, чтобы все они работали с оптимальной производительностью.
Таким образом, оба метода — work-stealing и dynamic load balancing — помогают обеспечить более равномерную загрузку GPU, что является важным условием для достижения высокой производительности. Эти подходы позволяют избежать простоев и максимально эффективно использовать вычислительные ресурсы, что особенно важно в сложных системах с большим количеством задач.
Алгоритмы оптимизации
Уменьшение сложности сцены — это важный аспект оптимизации, который может значительно повысить производительность рендеринга. Когда сцена становится слишком сложной, например, из-за большого количества объектов или деталей, это может негативно сказаться на скорости обработки. Поэтому первым шагом к улучшению производительности является оптимизация самой сцены.
Один из подходов к этому — использование Level of Detail (LOD), то есть уровней детализации. Этот метод заключается в том, что для объектов, которые находятся далеко от камеры, используются упрощённые версии моделей с меньшим количеством полигонов. Например, в играх, где персонажи или предметы вдалеке не требуют такой же детализации, как те, что находятся близко, можно применять LOD. Это позволяет снизить нагрузку на GPU, так как упрощённые модели требуют меньше вычислений для рендеринга.
Другой способ оптимизации — это occlusion culling, или отбрасывание невидимых объектов. Если какой-то объект полностью скрыт за другим объектом и не виден на экране, его нет смысла рендерить. Это особенно полезно в играх с большим количеством объектов, где occlusion culling может значительно ускорить процесс рендеринга, так как позволяет избежать ненужных вычислений.
Текстуры также являются одним из самых ресурсоёмких элементов рендеринга. Оптимизация текстур может существенно повысить производительность. Один из методов — это mipmapping, который заключается в использовании уменьшенных версий текстур для удаленных объектов. GPU загружает текстуры меньшего размера, что снижает нагрузку на память и ускоряет процесс. В играх, например, mipmapping часто используется для того, чтобы текстуры на дальних объектах не занимали слишком много ресурсов.
Ещё один способ оптимизации текстур — это сжатие текстур с использованием специальных форматов, таких как BC7 или ETC2. Сжатые текстуры занимают меньше памяти и быстрее загружаются, что особенно важно в мобильных играх, где ресурсы ограничены.
Асинхронный рендеринг — это ещё один подход, который позволяет уменьшить задержки и повысить плавность работы. Одним из примеров такого подхода является double buffering, который использует два буфера для переключения между кадрами. Один буфер отображает текущий кадр, а другой готовит следующий. Это позволяет избежать задержек при переключении кадров, что особенно важно в играх, где плавность движения играет ключевую роль.
Ещё один метод — это асинхронные вычисления (asynchronous compute), которые позволяют выполнять вычисления в фоновом режиме, не блокируя процесс рендеринга. Например, расчёт освещения или других эффектов можно выполнять параллельно с рендерингом основного кадра. Это особенно эффективно в современных API, таких как DirectX 12 и Vulkan, где асинхронный рендеринг позволяет более гибко использовать ресурсы GPU.
Таким образом, оптимизация сцены, текстур и использование асинхронных методов рендеринга — это ключевые подходы, которые помогают повысить производительность и обеспечить плавную работу приложений, особенно в играх и других ресурсоёмких проектах.
Оптимизация памяти
Оптимизация памяти — это один из ключевых аспектов повышения производительности GPU, так как доступ к памяти часто становится узким местом, особенно при обработке сложных сцен. Основная идея заключается в том, чтобы минимизировать нагрузку на память и ускорить доступ к данным. Для этого используются различные подходы, такие как тайловый рендеринг, сжатие данных и улучшение управления памятью.
Один из таких методов — это Tile-based deferred shading (TBDS), который является усовершенствованной версией deferred shading. В традиционном deferred shading данные о геометрии и освещении записываются в промежуточный буфер, называемый G-buffer. Однако этот подход может потреблять значительное количество памяти, особенно при работе с большими сценами. В тайловом подходе TBDS данные записываются не во всю сцену сразу, а только для текущего небольшого фрагмента (тайла), что значительно снижает потребление памяти. Это позволяет уменьшить нагрузку на глобальную память GPU и повысить эффективность использования кэша, так как данные для каждого тайла обрабатываются локально.

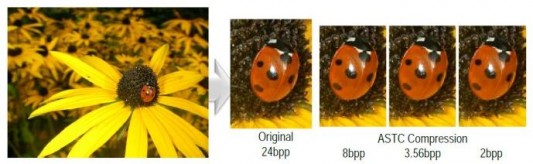

Ещё один способ оптимизации памяти — это сжатие данных, в частности текстур. Использование специализированных форматов сжатия, таких как ASTC (Adaptive Scalable Texture Compression) или BC7, позволяет уменьшить размер текстур без значительного ухудшения их качества. Это особенно важно в играх и приложениях, где используется большое количество текстур. Сжатые текстуры занимают меньше места в видеопамяти, что ускоряет их загрузку и снижает нагрузку на GPU. Например, в мобильных играх, где ресурсы памяти ограничены, сжатие текстур позволяет экономить память и повышать производительность.
Кроме того, управление памятью можно улучшить с помощью префетчинга (предварительной загрузки данных) и кэширования. Это особенно актуально для текстур, которые находятся далеко от камеры. Используя уровни детализации (LOD), можно уменьшить количество обращений к памяти для таких текстур, загружая упрощённые версии вместо полных текстур. Это снижает количество ненужных операций с памятью и повышает общую производительность.
Заключение
Оптимизация рендеринга на GPU требует глубокого понимания архитектуры GPU, алгоритмов и методологий. Эффективность GPU-рендеринга зависит от правильного выбора алгоритмов и архитектурной оптимизации. Использование параллельных вычислений, оптимизация памяти и распределённые системы обеспечивают высокую производительность. Современные рендереры активно применяют эти методы, что позволяет обрабатывать сложные сцены в минимальные сроки. Используйте современные API и оптимизируйте шейдеры, чтобы извлечь максимум из вашего оборудования.
Если задача требует больше ресурсов, чем доступно локально, рассмотрите облачные решения или кластеры GPU. Главное — правильно распределить нагрузку и минимизировать задержки.
